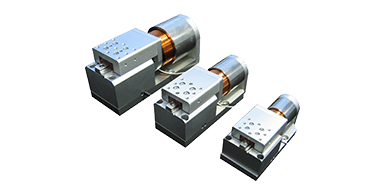

XMGV微型音圈電機模組

微型音圈電機模組 XMGV系列音圈電機模組由圓柱型音圈電機、交叉滾柱導軌、編碼器位置反饋以及結構底座組成，內部結構緊湊、高性能直驅運動平臺。有標準產品4款規格：XMGV30、XMGV40、XMGV60、XMGV90，根據實際技術要求，4款標準模組內置的音圈電機、編碼器位置反饋可選，接受定制。內置音圈電機模組可以做到無齒槽力，采用交叉滾柱導軌，具有高精度以及高頻率的特點。

PDF資料查看

產品詳情

音圈電機的優勢

移動載荷：運動的線圈做到了低質量和高加速度。由于采用直接驅動的方式，整定時間非常短。

低電感：音圈電機的電感也通常很低。因此，電機時間很低，使得音圈電機的反應速度非常快。

運行平滑：音圈電機沒有定位力。因此，沒有大多數的無刷電機中存在的齒槽效應，因此可以做到低速下的平滑運行。

可靠性：因為音圈電機的線圈和定子部分沒有接觸，所以沒有磨損，也就是提升了音圈電機的可靠性。

力控制：音圈電機產生的力與電流成正比關系。這個特性使得音圈電機被用于力控制。

設計特點

A. 直接驅動

B. 無嵌齒效應，無背隙，無鐵芯的直線執行機

C. 行程從15mm到30mm

D. 適用于高速、高加速應用

電機參數	單位	XMGV30		XMGV40		XMGV60		XMGV90
電機型號	-	AVM30-15		AVM40-20		AVM60-25		AVM90-30
持續推力(自冷) @100oC①②	N	4.43		10.5		26.8		95.6
峰值推力②	N	28.2		61.7		121.6		340.3
力常數 ±10%②	N/A	7.03		13.6		17.3		23.9
反電勢常數 ±10%②	Vpeak/(m/s)	7.03		13.6		17.3		23.9
電阻 @25oC ±10%③	Ω	10.24		11.5		5.35		2.73
電感 ±20%④	mH	2.82		5.2		3.82		3.80
持續電流(自冷) @100oC①	A	0.6		0.8		1.6		4.0
峰值電流	A	4.0		4.5		7.0		14.0
最高電壓	Vdc	60		60		60		120
機械參數	單位	XMGV30		XMGV40		XMGV60		XMGV90
精度等級	-	P	N	P	N	P	N	P	N
行程⑤	mm	15		20		25		30
分辨率	μm	SINCOS/0.05	0.2	SINCOS/0.05	0.2	SINCOS/0.05	0.2	SINCOS/0.05	0.2
重復定位精度	μm	±0.5	±1.0	±0.5	±1.0	±0.5	±1.0	±0.5	±1.0
水平直線度	μm	±2.5		±2.5		±2.5		±2.5
垂直直線度	μm	±2.5		±2.5		±2.5		±2.5
額定負載⑥	kg	0.6		1.5		4.0		14.0
空載運動質量	kg	0.14		0.20		0.45		1.63
空載總質量	kg	0.51		0.80		1.90		5.31
最大靜態力矩	Nm	0.8		1.4		3.4		16.0
